Gravura Chimică
Exella este specializată în producția la comandă de componente metalice complexe și ultrasubțiri. Lucrăm pe baza fișierului dumneavoastră vectorial pentru a transforma fiecare design într-un produs finit, garantând o fidelitate maximă față de proiectul original.
Ce este fotogravura chimică?

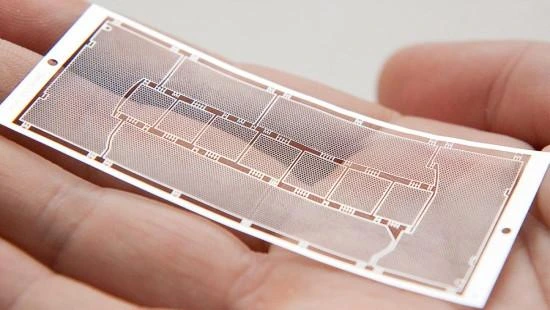

Fotodecuparea chimică (sau gravarea fotochimică) este un proces de prelucrare la rece a metalelor care utilizează soluții chimice pentru a îndepărta selectiv materialul dintr-o placă metalică. Spre deosebire de tăierea cu laser sau de ștanțarea mecanică, această tehnică permite obținerea de componente metalice de o precizie extrem de ridicată, complet lipsite de bavuri și fără a provoca vreo alterare termică sau structurală a metalului.
Fototranciatura comparativ cu prelucrările tradiționale
Alegerea gravurii chimice oferă avantaje competitive unice pentru producția industrială și pentru meșteșugul de precizie:
Fără stres mecanic: Margini perfect netede, perpendiculare și fără bavuri.
Complexitate geometrică fără costuri suplimentare: Costul nu crește în funcție de numărul de găuri sau de complexitatea desenului.
Fără costuri pentru matriță: Costurile de configurare inițială sunt aproape nule comparativ cu matrițele de ștanțare tradiționale.
Prototipare rapidă: De la proiect la componenta finită în timp record, fiind un proces ideal atât pentru prototipuri, cât și pentru loturi mari de producție.
Sectoare și domenii de aplicare
Răspundem nevoilor acelor piețe unde precizia micrometrică este esențială:
Modelism feroviar și naval: Detalii la scară, grile, balustrade și caroserii pentru trenulețe din alamă și alpaca.
Instrumente Muzicale: Componente micromecanice, chei și suporturi decorative pentru acordeoane, glockenspiel etc.
Optică și ochelari: Fronturi, punți nazale, brațe (tije) și decorațiuni ultrasubțiri și flexibile.
Automotive și Electronică: Ecrane de protecție EMI/RFI, contacte electrice, conectori și arcuri din cupru-beriliu.
Modă și Design: Logo-uri, catarame, plăcuțe metalice, trofee și măștile pentru Carnavalul de la Veneția.
Materiale, grosimi și toleranțe
| Material | Grosime Minimă | Grosime Maximă |
| Oțel Inoxidabil (AISI 301, 304, 316L, 430) | 0,05 mm | 1,20 mm |
| Alamă și Bronz Fosforos | 0,05 mm | 2,00 mm |
| Cupru și Cupru Beriliu | 0,10 mm | 1,00 mm |
| Alpaca | 0,10 mm | 1,20 mm |
| Fier | 0,20 mm | 1,00 mm |
Calculul prețurilor pentru fotogravura chimică
Evaluezi costurile pentru proiectul tău? Prețul fotogravurii nu depinde de complexitatea desenului, ci se bazează pe trei factori cheie: tipul de material ales, grosimea plăcii și suprafața totală a piesei (Dimensiuni Lato X și Lato Y).
Folosește formularul nostru online: încarcă fișierul tău vectorial (dwg, dxf sau pdf) și solicită o analiză de fezabilitate și un deviz precis.
👉 Încarcă fișierele tale și calculează prețul
Întrebări Frecvente (FAQ)
Care este diferența dintre ștanțarea mecanică și fotogravura chimică?
Ștanțarea mecanică utilizează o matriță din oțel care „taie” tabla prin forță fizică, lăsând bavuri pe margini și limitând complexitatea geometrică a piesei. Fotodecuparea dizolvă metalul pe cale chimică: nu lasă bavuri și permite realizarea unor geometrii complexe, imposibil de obținut cu o matriță clasică.
Cât costă un sistem pentru fotogravura?
Sistemul (filmul fotografic sau fotomasca) are un cost nesemnificativ (adesea doar câteva zeci de euro) în comparație cu miile de euro necesare pentru fabricarea unei matrițe mecanice de ștanțare. Acest lucru face ca fotodecuparea să fie tehnologia ideală pentru prototipare și serii scurte.
Piesele fotodecupate necesită debavurare?
Nu. Procesul chimic îndepărtează metalul într-un mod extrem de curat, oferind componente finite, perfect netede și fără tensiuni interne, gata direct pentru asamblare sau pentru tratamente galvanice ulterioare (aurire, nichelare etc.).
